氣動三通法蘭球閥

東鍋公司生產銷售的Q648/649F（PPL、M）-16氣動三通法蘭球閥可分為L(zhǎng)型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

在線咨詢

021-66861950

氣動三通法蘭球閥介紹

工作原理

氣動三通法蘭球閥的球體分L型和T型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。

特點及用途

氣動三通法蘭球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
氣動三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

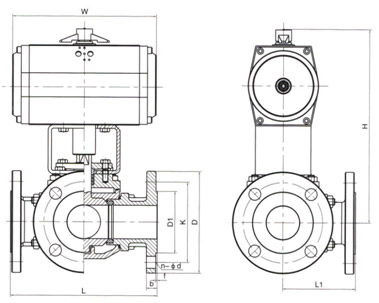

主要外形和連接尺寸單位Unit:（mm）

Q648/649F-16
通徑DN		L	L1	D	K	D1	n-Φd	b	f	H	W
mm	in	L	L1	D	K	D1	n-Φd	b	f	H	W
25	1″	200	100	115	85	65	4-Φ14	16	2	193	140
32	1 1/4″	220	100	140	100	76	4-Φ18	18	2	212	164
40	1 1/2″	250	125	150	110	84	4-Φ18	18	2	230	164
50	2″	260	130	165	125	99	4-Φ18	20	3	268	190
65	2 1/2″	300	150	185	145	118	4-Φ18	20	3	293	210
80	3″	320	160	200	160	132	8-Φ18	20	3	325	247
100	4″	370	185	220	180	156	8-Φ18	22	3	380	276
125	5″	430	215	250	210	184	8-Φ18	22	3	468	348
150	6″	480	240	285	240	211	8-Φ23	24	3	510	378
200	8″	550	275	340	295	256	12-Φ23	24	3	655	432
